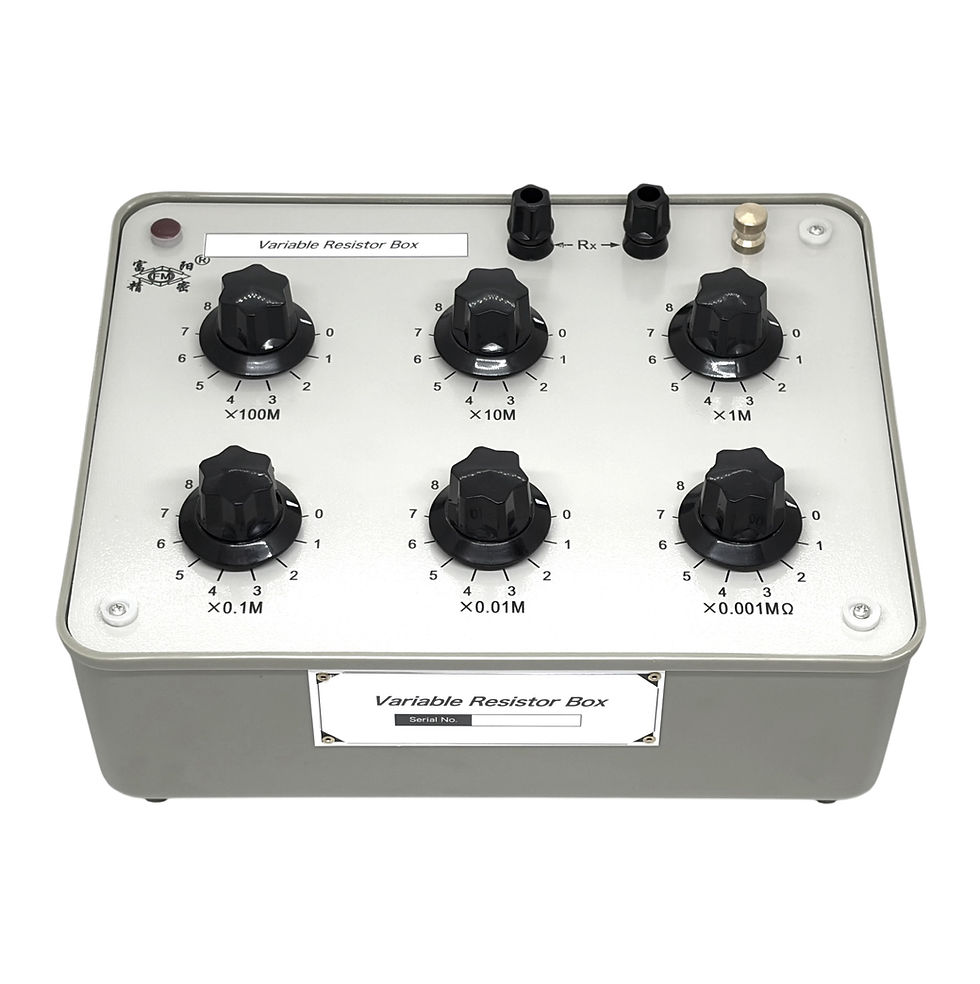

精密ダイヤル式可変抵抗器 DBR-06シリーズ

精密ダイヤル式可変抵抗器 DBR-06シリーズ

¥38,500 通常価格
¥36,575よりセール価格
消費税込み

精密な抵抗値で調整ができるDBR-06Sから、最大約1GΩの抵抗値に調整できるDBR-06Gまで、豊富なレンジを取り揃えております。

DBR-06Z・DBR-06Bのみ、ダイヤル調整数が9段階のモデルです。

数量
    • 取扱説明書 閲覧URL

      精密ダイヤル式可変抵抗器 DBR-06シリーズ 取扱説明書

      https://docs.google.com/document/d/10ODX3LZt4L0dRkeB_XG0AwqKKNEPyZsV/edit?usp=sharing&ouid=111184212436338073199&rtpof=true&sd=true

      ※Googleドキュメントの共有ファイルです。

    • 仕様

      共通仕様

      内部抵抗(mΩ):(30±5)



      型番別仕様

      抵抗レンジ一覧:

      DBR-06Z

      ( 0〜9 ) × ( 0.1〜10k ) Ω = 0〜99.9999kΩ

      DBR-06A

      ( 0〜10 ) × ( 0.1〜10k ) Ω = 0〜111.1110kΩ

      DBR-06B

      ( 0〜9 ) × ( 0.1〜10k ) Ω = 0〜99.9999kΩ

      DBR-06S

      ( 0〜10 ) × ( 0.01〜1k ) Ω = 0〜11.11110kΩ

      DBR-06D

      ( 0〜10 ) × ( 1〜100k ) Ω = 0〜1.111110MΩ

      DBR-06E

      ( 0〜10 ) × ( 10〜1M ) Ω = 0〜11.11110MΩ

      DBR-06F

      ( 0〜10 ) × ( 100〜10M ) Ω = 0〜111.1110MΩ

      DBR-06G

      ( 0〜10 ) × ( 1k〜100M ) Ω = 1.111110GΩ



      型番

      DBR-06Z-DBR-06F

      DBR-06G

      本体寸法(mm)

      200×150×110

      270×210×110

      質量(kg)

      1.3

      1.5
